Studi Kasus Proyek
Alat deteksi sinyal telepon
Proyek ini berfokus pada pembuatan sistem pendeteksi sinyal menggunakan antena sebagai media untuk mendeteksi keberadaan perangkat handphone yang aktif dan terhubung dengan jaringan dalam radius hingga 2 meter. Sistem dirancang untuk melakukan deteksi sederhana terhadap aktivitas penggunaan handphone, khususnya ketika perangkat digunakan untuk melakukan panggilan telepon. Perancangan proyek ini mengutamakan penggunaan komponen yang minimal sehingga menghasilkan sistem yang ringan, mudah dikembangkan, serta sesuai untuk kebutuhan pengujian dan pembelajaran dasar mengenai teknologi deteksi sinyal.
Konteks & masalah
Penggunaan perangkat komunikasi seperti handphone yang semakin meningkat memberikan banyak manfaat dalam kehidupan sehari-hari, namun pada kondisi tertentu dapat menimbulkan tantangan, terutama pada lingkungan yang membutuhkan pengawasan dan konsentrasi tinggi seperti ruang ujian, ruang rapat, atau area terbatas lainnya. Salah satu permasalahan yang sering terjadi adalah kesulitan dalam mengetahui keberadaan perangkat handphone yang sedang aktif dan digunakan oleh seseorang, khususnya ketika penggunaan dilakukan secara tersembunyi. Proyek ini dibuat sebagai eksplorasi teknologi deteksi sinyal untuk membantu mengidentifikasi aktivitas perangkat handphone dalam area tertentu melalui pendeteksian sinyal yang dipancarkan oleh perangkat. Sistem ini ditujukan sebagai solusi awal bagi pengawas atau pengelola area dalam memperoleh informasi mengenai keberadaan perangkat komunikasi aktif, serta menjadi dasar pengembangan sistem monitoring yang lebih efektif dengan tingkat akurasi dan cakupan yang lebih luas di masa mendatang.
Peran saya
- — Melakukan analisis kebutuhan, mengidentifikasi permasalahan, serta merancang solusi sistem berdasarkan kebutuhan pengguna.
- — Merancang arsitektur perangkat keras dan perangkat lunak, melakukan wiring, perakitan perangkat IoT, serta mengembangkan firmware, backend, dan aplikasi mobile.
- — Melaksanakan pengujian, validasi, dan evaluasi sistem secara menyeluruh untuk memastikan seluruh komponen terintegrasi dan berfungsi sesuai kebutuhan.
Arsitektur & pendekatan
Sistem dirancang menggunakan pendekatan deteksi sinyal berbasis perangkat keras, di mana antena digunakan sebagai komponen input untuk menangkap gelombang elektromagnetik yang dipancarkan oleh handphone saat melakukan aktivitas komunikasi. Sinyal yang terdeteksi kemudian diproses oleh rangkaian pendeteksi untuk menghasilkan output berupa aktivasi indikator. Ketika sistem mendeteksi adanya sinyal handphone dalam jangkauan tertentu, rangkaian akan memberikan respons dengan menyalakan buzzer sebagai alarm suara dan LED sebagai indikator visual.

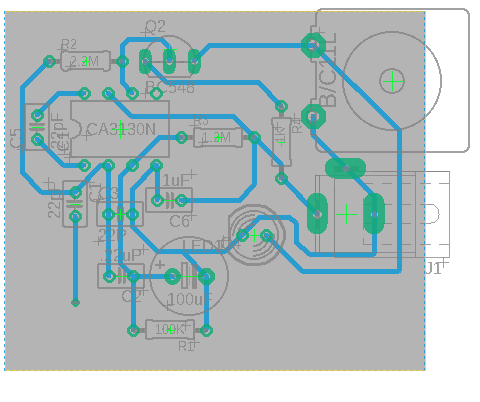

board Eagle

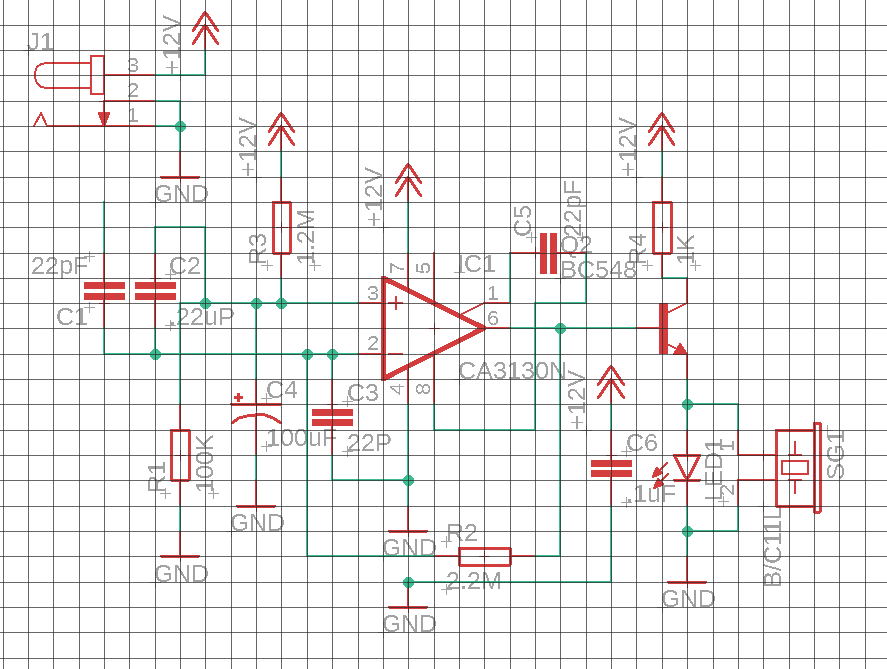

Schemantic Eagle

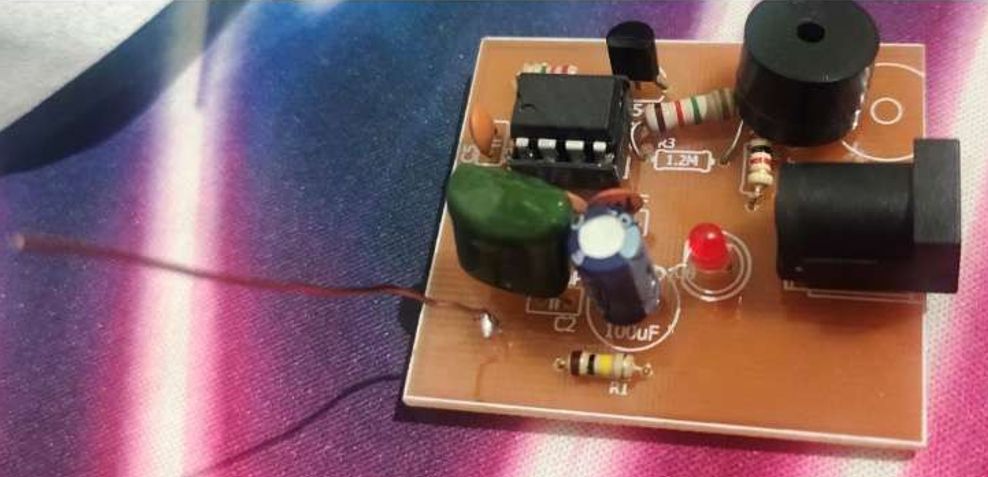

Tampilan Deteksi Sinyal

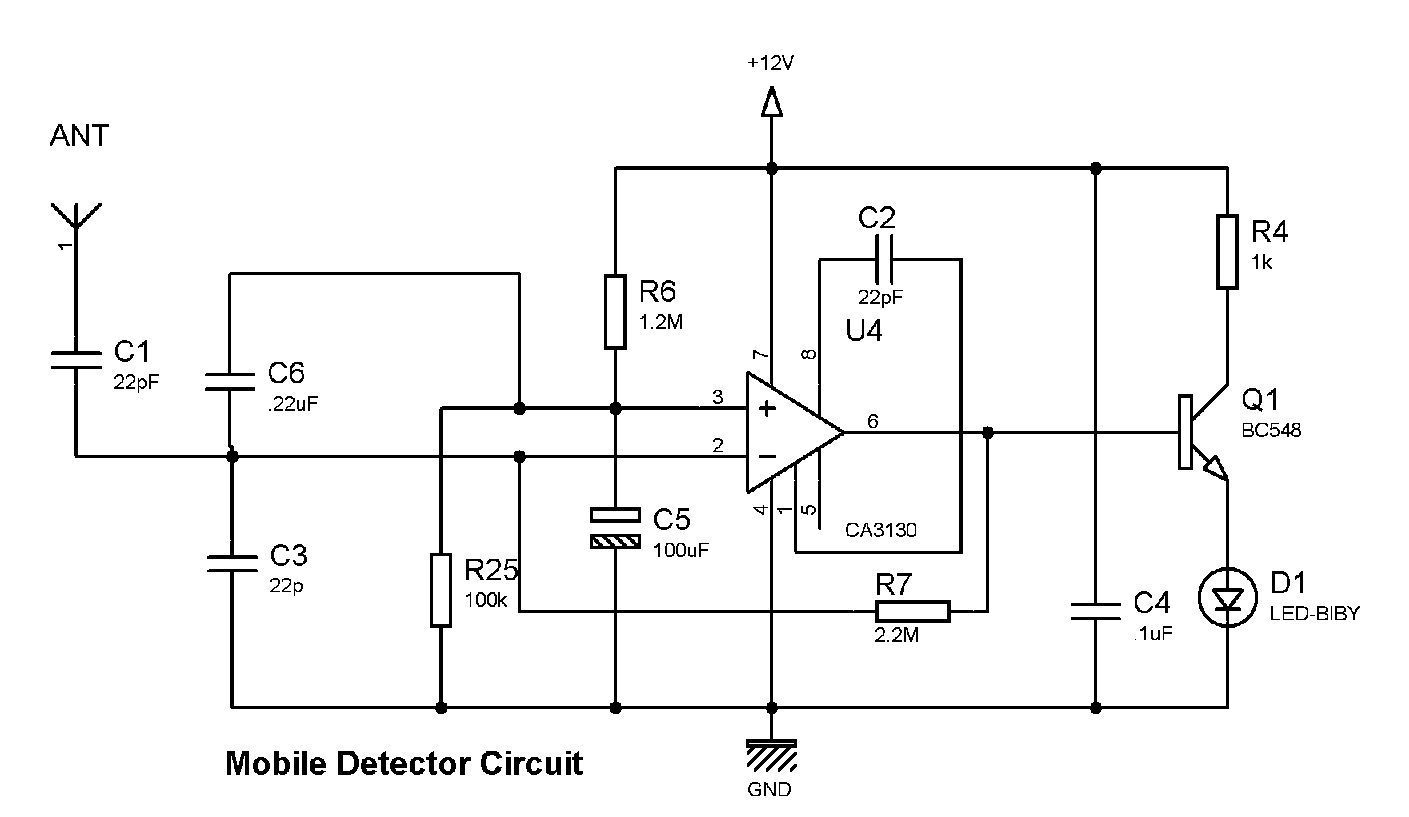

Rangkaian Mobile Detector Circuit
